Paged attention 是 vLLM 的核心机制之一，它借鉴操作系统中虚拟内存和分页的思想，将存放在 GPU 显存中的 KV cache 划分为固定大小的块，并通过逻辑块到物理块的映射实现非连续存储，从而减少显存浪费和碎片。

在本文正式开始之前，先做一些名词约定，以免产生歧义：

token：文本经过 tokenizer 切分后得到的最小离散单元
token id：token 在词表中的整数编号
token embedding：token 在进入第一层 transformer 之前的初始向量表示
hidden states：序列中各位置在某一层的表示矩阵
- hidden state：序列中某一个位置对应的单个表示向量

前置知识需求：causal self-attention

1. 大模型推理的两个阶段

prefill：一次性并行处理用户输入的全部 prompt，完成模型的前向计算，生成并缓存各位置对应的 K、V 向量，同时得到用于预测第一个生成 token 的 logits。
decode：逐一生成新 token，每一步仅输入上一轮生成的单个 token，利用历史缓存的 KV 向量计算注意力，避免重复处理已有的历史序列。

2. KV cache

Paged attention 主要解决的是 KV cache 在推理过程中的存储和访问问题，因此需要先理解 KV cache 的含义。

2.1 KV cache 是什么

Attention 层的输入是由各个位置的 hidden state 组成的矩阵。在计算过程中，每个位置的 hidden state 会进一步映射得到对应的 $Q$ 、 $K$ 和 $V$ 。

在自回归推理中，历史位置对应的 $K$ 和 $V$ 会在后续解码过程中被反复使用。为了避免后续解码时重复计算，通常会将各层 attention 中历史位置对应的 $K$ 和 $V$ 缓存在显存中，供直接读取，这便是 KV cache。

2.2 KV cache 怎么缓存

KV cache 的建立主要发生在推理的 prefill 阶段。

在 prefill 阶段，模型会对输入 prompt 的所有位置做一次完整前向计算。对于每一层 attention，模型都会根据该层输入的 hidden states 计算出这一层所有位置对应的 $K$ 和 $V$ ，并将它们按位置顺序写入显存中。

因此，当 prefill 结束后，prompt 中所有历史位置在各层 attention 对应的 $K$ 和 $V$ 就都已经被缓存好了。

2.3 KV cache 怎么使用

在大模型推理的自回归解码阶段，设某一层 attention 已经处理了前 $t$ 个位置，并缓存了这些位置对应的 $K$ 和 $V$ 。当输入到该层的序列末尾新增第 $t+1$ 个位置，其输入 hidden state 为 $x_{t+1}$ 时，模型会先计算该位置对应的 $q_{t+1}$ 、 $k_{t+1}$ 和 $v_{t+1}$ 。

随后，用 $q_{t+1}$ 与历史缓存的 $K$ 以及当前新产生的 $k_{t+1}$ 计算注意力分数；经过归一化后，再对历史缓存的 $V$ 以及当前的 $v_{t+1}$ 做加权求和，从而得到这一层 attention 在第 $t+1$ 个位置的输出 hidden state。

在这一过程中，历史位置对应的 $K$ 和 $V$ 都直接从 KV cache 中读取，模型只需要为新增位置计算新的 $q$ 、 $k$ 、 $v$ 。这就避免了对历史位置的重复计算。在这个过程中，新计算出来的 $k$ 、 $v$ 均会加入到当前层的 KV cache 里面去。

2.4 KV cache 的前提

KV cache 能够成立，依赖于 causal self-attention。

在 causal self-attention 中，第 $i$ 个位置只能关注自身及其之前的位置，而不能关注之后新增的位置。因此，当序列末尾新增一个位置时，历史位置的输出 hidden states 不会发生变化，进一步由这些 hidden states 计算得到的 $K$ 和 $V$ 也保持不变。

正因为如此，历史位置对应的 $K$ 和 $V$ 才可以被安全地缓存下来，在后续解码过程中被直接复用。

3. 传统连续式 KV cache 的问题

如果把 KV cache 作为一段连续的大 buffer 来管理，通常会遇到下面三个问题。

3.1 预分配导致的显存浪费

为了避免解码过程中频繁扩容，系统通常会提前为请求预留一段较大的连续显存空间。但在生成早期，实际写入的 token 还不多，这段预留空间的大部分都处于未使用状态，造成显存浪费。

3.2 扩容带来的数据复制开销

如果序列长度超过了最初预留的空间，而 KV cache 又必须保持连续存储，就需要重新申请一段更大的连续 buffer，并把已有的 KV 数据复制过去。这样不仅会带来额外的数据搬移开销，还可能引入明显的扩容延迟。

3.3 连续分配导致的显存碎片

连续式 KV cache 依赖较大的连续显存块。这样一来，即使显存中还有不少零散空闲空间，也可能因为找不到足够大的连续区域而无法完成新的分配，从而加剧显存碎片问题。

4. Paged attention 核心思路

前一节的几个问题，本质上都来自同一个约束：KV cache 被当作一段连续的大 buffer 来管理。Paged attention 的思路是，不再要求每个请求的 KV cache 在物理内存中连续存放，而是把它拆成固定大小的 block，按需分配物理 block，并用 block table 维护逻辑块到物理块的映射。

这样一来，序列增长时不需要整体扩容和搬移已有 KV 数据，显存浪费也可以从“整段预留空间”收敛到“最后一个未填满的 block”这一粒度。

4.1 逻辑块和物理块的映射

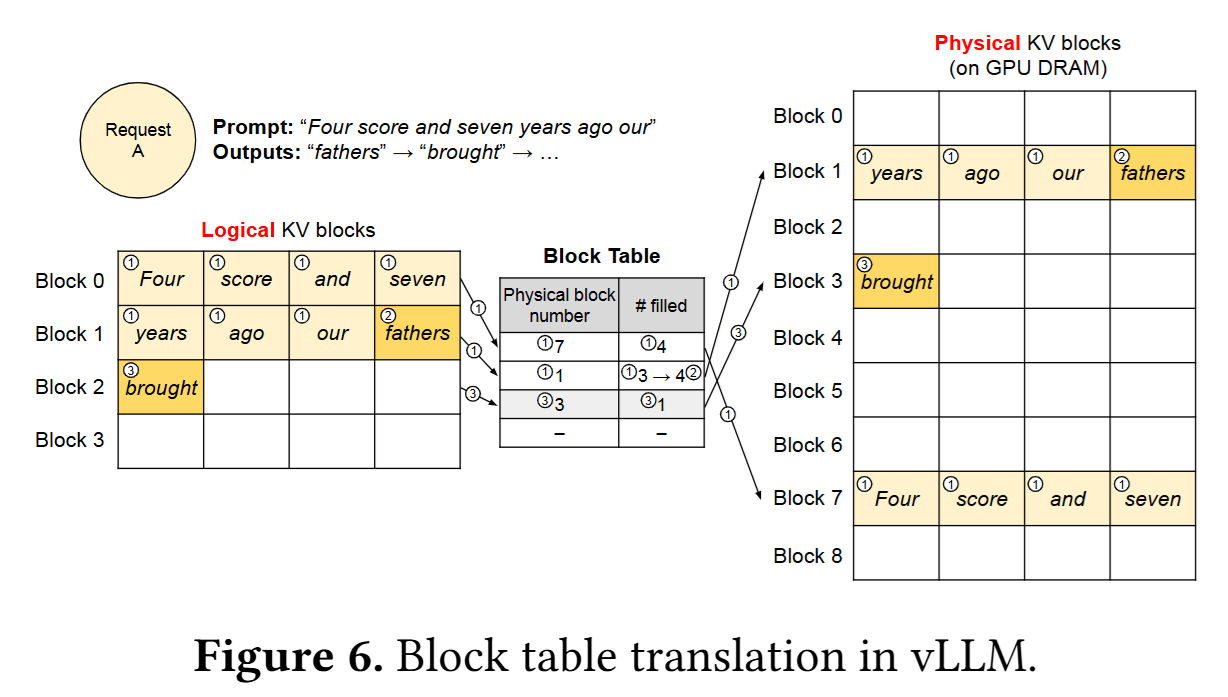

如下图所示，系统通过 block table 将逻辑 block 映射到实际存放数据的 physical block：

逻辑层：先把每个 request 的 KV cache 按照固定大小切成多个逻辑 block。对请求本身来说，它看到的仍然是一串按顺序排列的连续空间。
物理层：真实的 KV 数据存放在全局 physical block 池中，在显存中不要求连续。随着序列增长，系统只需按需分配新的 physical block。
映射层：block table 负责记录每个逻辑 block 对应到哪个 physical block，并保持实时更新。

这种映射方式直击了传统连续分配的三个痛点。具体的收益分析我们将在后文详细展开。

4.2 Block 复用与 Copy-on-Write

这种映射方式不仅便于按需分配，也让具有相同前缀的多个请求能够共享已有的 physical block。Parallel sampling 就是一个典型例子。

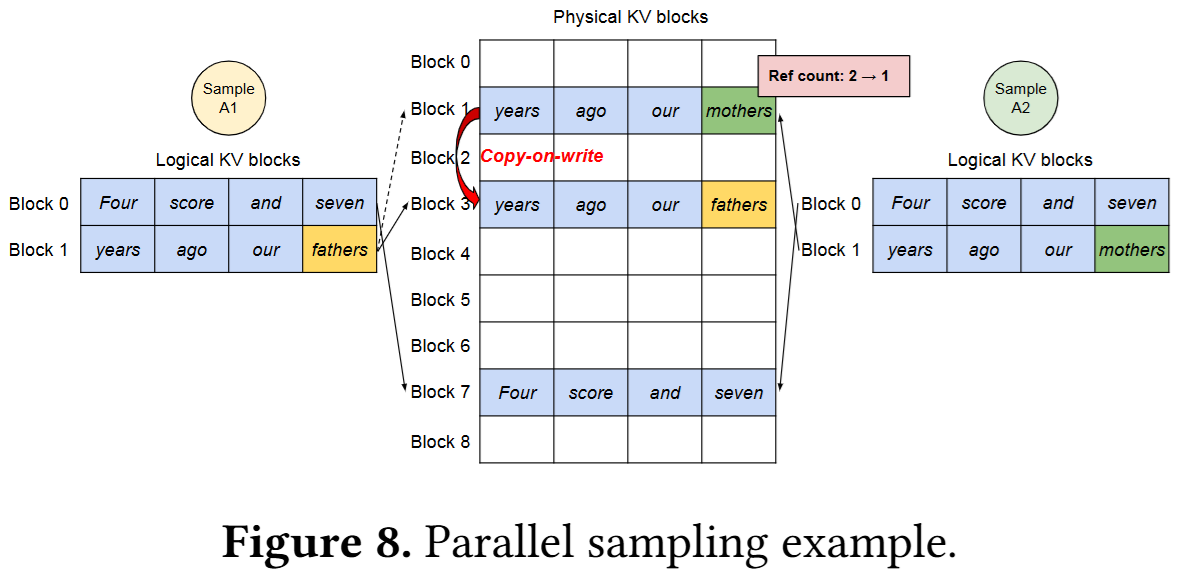

如下图所示，Sample A1 和 Sample A2 的前缀是一样的，所以它们的 KV cache 一开始可以复用同一批 physical blocks

完全相同的前缀 block 直接复用
如果末尾 block 还没有发生写入分歧，也可以先共享
因此，多个请求在逻辑上彼此独立，但在物理上可以共享底层 block

当后续生成的 token 开始不同，系统再决定是否分裂这些共享 block

如果某个 shared physical block 的引用计数大于 1，且本次写入会修改它，就触发 copy-on-write，先复制出一个新的 block，再在新 block 上写入
如果该 block 的引用计数已经降为 1，就可以直接原地写入，而不需要额外复制

4.3 Paged attention 的 kernel 执行思路

前面讲的是 KV cache 如何按 block 分页存储，但我读到这里时还有一个问题：attention 计算到底怎么在这种非连续布局上跑起来？为了弄清楚这一点，我又去看了 paged_attention_kernel 的源码。这个算子本身很长，细节也很多，所以这里先只抓整体执行思路。

Paged attention 的做法是，kernel 不再假设 KV cache 在物理内存中连续，而是通过 block table 按逻辑顺序找到当前请求对应的 physical block，再逐个 block 读取其中的 K 和 V，完成 attention 计算。

对于当前生成位置的 query，kernel 会依次处理它需要关注的那些逻辑 block：

先通过 block table 找到这个逻辑 block 对应的 physical block
读取该 block 中存放的 K 和 V
计算 query 与这一 block 内各个 key 的 attention 分数
维护这一 block 对 softmax 归一化和最终输出的中间结果
再结合对应的 value，累积这一 block 对输出的贡献
等所有相关 block 都处理完之后，再把这些中间结果合并，得到当前 query 的最终 attention 输出。

换句话说，Paged attention 改变的是 KV cache 的物理存储方式，但没有改变 attention 在逻辑上看到的序列顺序。对模型来说，它关注的仍然是同一段历史；只是 kernel 现在需要借助 block table，在分页布局上把这些历史 token 对应的 K 和 V 找出来并完成计算。

5. Paged attention 带来的收益

Paged attention 并没有改变 attention 的计算结果，它优化的是推理阶段 KV cache 的组织和访问方式。因此，它带来的收益主要体现在显存利用率和服务吞吐上。

5.1 提高 KV cache 的显存利用率

传统连续式 KV cache 往往需要预留较大的连续 buffer。这样做虽然实现简单，但容易把显存浪费在预留空间、内部碎片和外部碎片上。

Paged attention 把 KV cache 的分配单位从“大段连续 buffer”变成了固定大小的 block。这样一来，系统只需要按需分配 physical block，不再要求为整个序列预留一整段连续空间，显存浪费通常也被限制在最后一个未填满的 block 上。

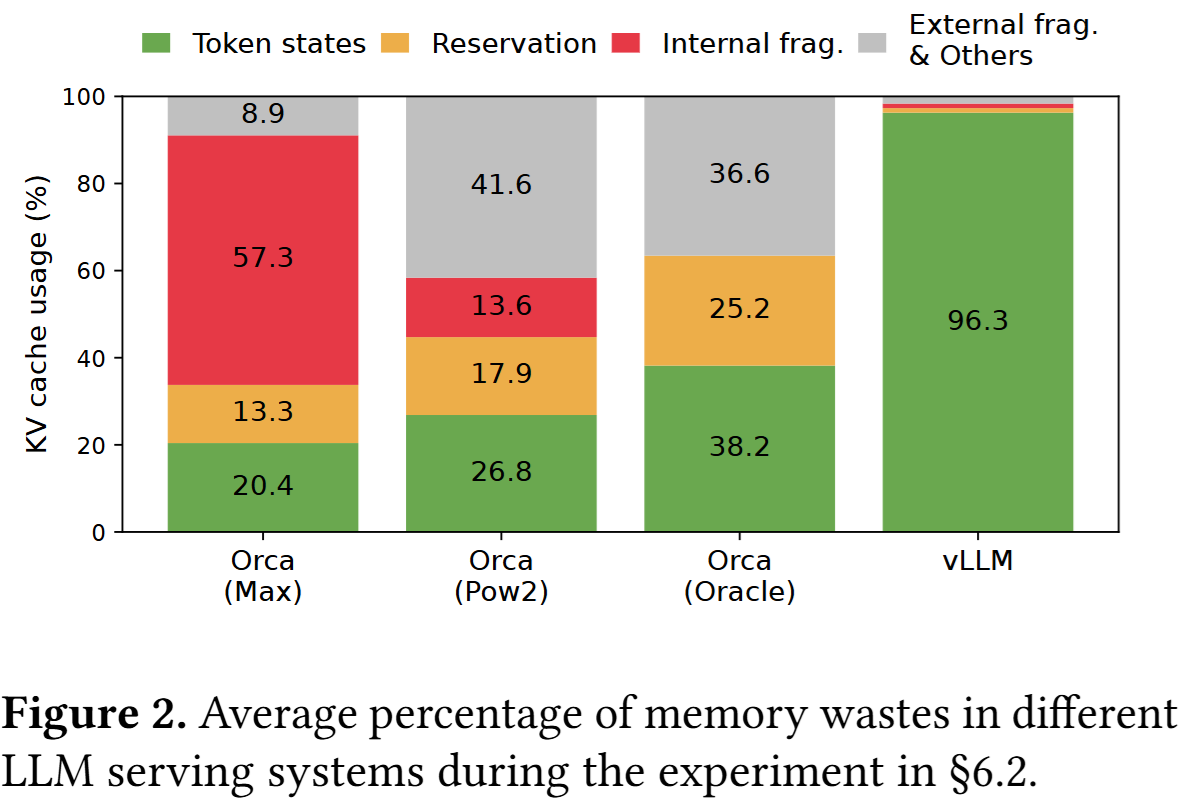

这一点可以从论文中的对比图更直观地看出来。在 Orca 系列方案中，KV cache 的一大部分空间会浪费在 reservation 和 fragmentation 上；而在 vLLM 中，绝大多数显存都被真正用于存放 token 对应的状态，KV cache 的利用率明显更高。
